Una caldera de biomasa produce calor. Pero el consumo no siempre coincide con la producción. Los sistemas TES resuelven exactamente ese problema: guardan lo que sobra y lo devuelven cuando hace falta. De forma automática.
Un sistema TES (Thermal Energy Storage) es un depósito de acero que almacena agua caliente por capas de temperatura. El principio es la estratificación: el agua caliente ocupa la parte superior y el agua fría de retorno de calefacción ocupa la inferior.
Entre ambas se forma una zona de transición llamada termoclina. Los difusores, instalados en la parte superior e inferior, introducen y extraen el agua sin romper esa estratificación.
El resultado: puedes extraer agua caliente en cualquier momento sin mezclarla con el agua fría del fondo.
Depósitos atmosféricos a 90–95 ºC
Entre 10 y 14 metros
Lana de roca, mínimo 20 cm de espesor (calorifugado)
Chapa lacada, disponible en diferentes colores
Diseñado a medida según energía, caudal y salto térmico
Nitrógeno (N₂) en la parte superior, extraído del propio aire
El depósito TES permite que las calderas trabajen siempre a su potencia nominal y a su máximo rendimiento, aunque el consumo instantáneo sea inferior a la producción. Calderas más eficientes, redes más estables y menos desgaste en los equipos.
Permite que los motores de gas operen durante las horas punta de electricidad —produciendo electricidad y CO₂ para los cultivos— y almacenar el calor generado para usarlo durante la noche.
No hay dos depósitos TES iguales. El volumen, la altura, el aislamiento y el sistema de control se calculan en función de los datos reales: caudal, salto térmico, energía a almacenar y perfil de consumo. El ingeniero que dimensiona el depósito es el mismo que ejecuta la obra civil y pone en marcha el sistema.
Un depósito TES no es solo el tanque. Es la sala técnica, el sistema de control automático de nitrógeno, las conexiones con la red de calor o la planta de cogeneración, el aislamiento exterior y el revestimiento final. En URPE ejecutamos todo el conjunto bajo una sola responsabilidad.
Estas son algunas de las instalaciones TES que hemos ejecutado:
Cogeneración PANTANET (Alicante)
2.400 m³
Cogeneración BENET (Alicante)
1.800 m³

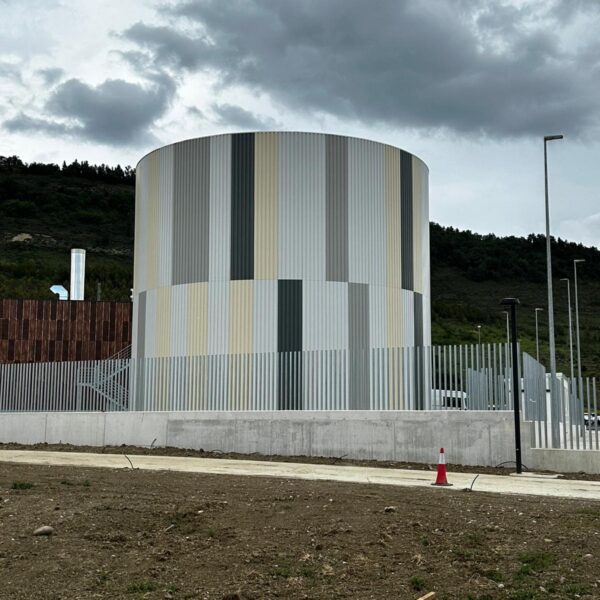

District Heating Pamplona (Navarra)
1.800 m³
Cogeneración MELENCHONES (Murcia)
1.200 m³

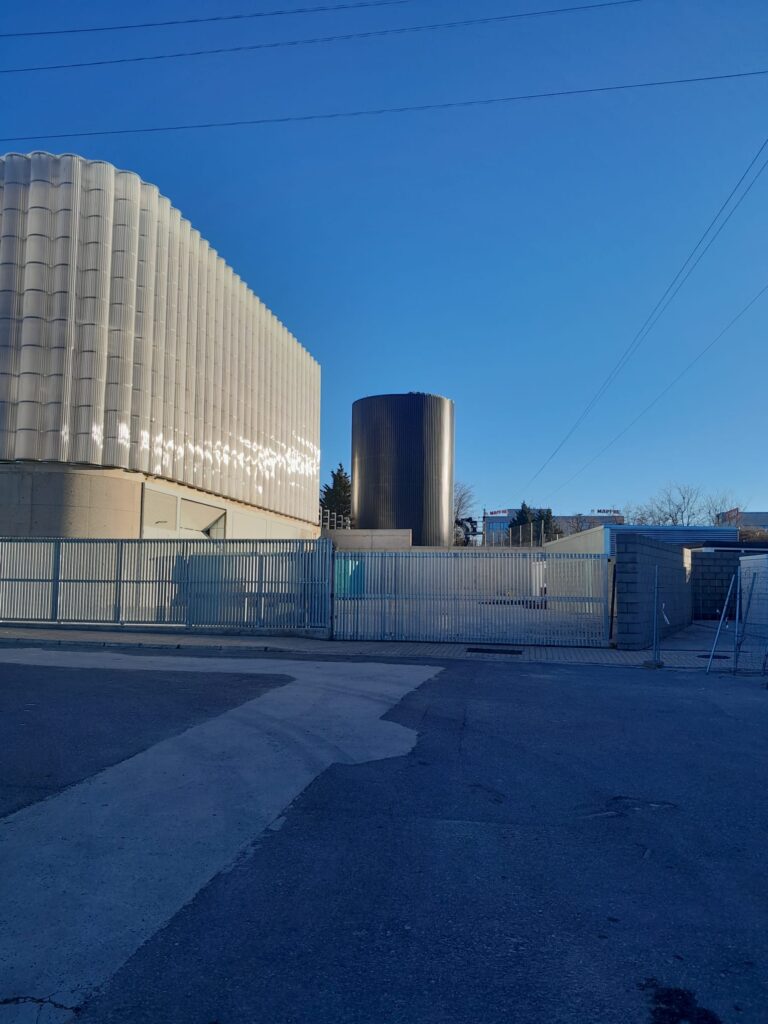

District Heating Ávila
700 m³

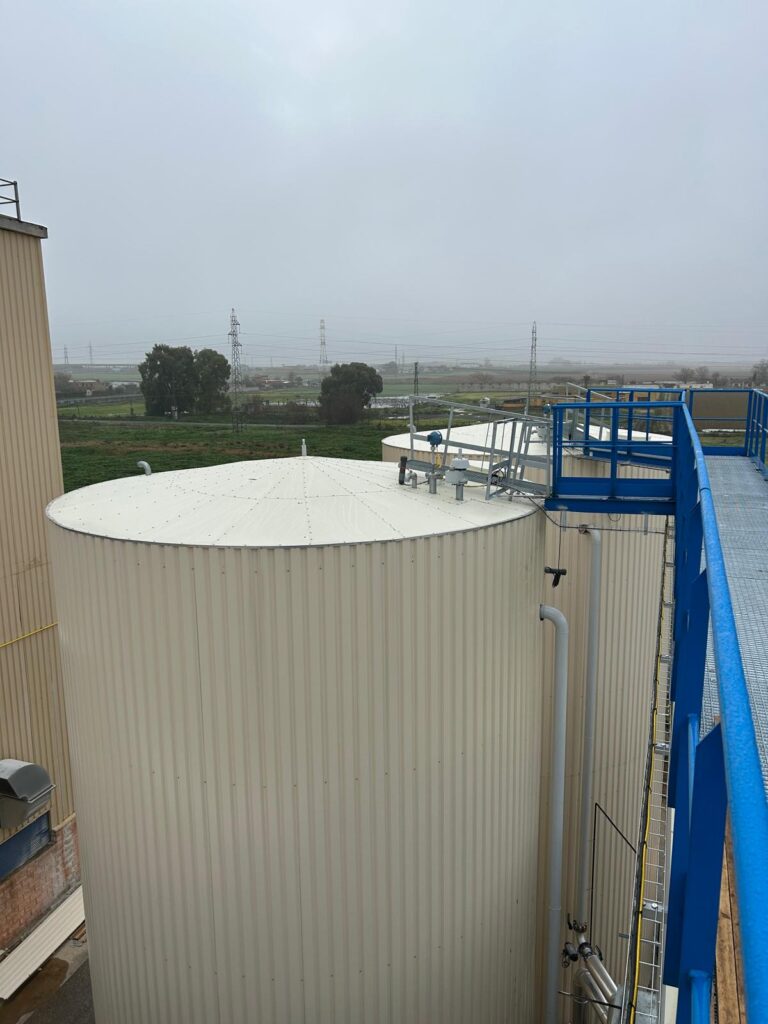

Cogeneración INTERMALTA (Sevilla)
3 × 400 m³
Cogeneración ENDANEA (Guipúzcoa)
350 m³
La mayoría de los proveedores dimensionan el depósito mirando solo la potencia nominal de la caldera. Eso genera depósitos sobredimensionados que nunca trabajan en su punto óptimo, o infradimensionados que no resuelven el desfase entre producción y consumo.
El punto de partida correcto es el perfil de consumo real del edificio o la red, cruzado con la curva de producción de la caldera. Sin ese análisis previo, el depósito es una solución a medias.
La termoclina es la zona de transición entre el agua caliente de la parte superior y el agua fría del fondo del depósito. Mantenerla estable es clave para que el sistema funcione correctamente. Los difusores, instalados en la parte superior e inferior, permiten introducir y extraer agua sin romper esa estratificación.
El volumen se calcula en función de tres variables: la energía que se desea almacenar, el caudal de la instalación y el salto térmico. No hay un tamaño estándar. Los proyectos que hemos ejecutado van desde 350 m³ hasta 2.400 m³.
Para inertizar la instalación. El nitrógeno impide que el agua caliente esté en contacto con el oxígeno del aire, evitando la oxidación interior y aumentando la vida útil del depósito. El nitrógeno se extrae directamente del aire y el sistema controla automáticamente la presión interior.
Sí, y es una de las aplicaciones más habituales. Integrar un depósito TES permite que la caldera trabaje en su punto óptimo de forma continua, mejorando el rendimiento global y reduciendo el desgaste del equipo.
El mantenimiento es reducido. Comprende la revisión periódica del sistema de control de nitrógeno, la comprobación del aislamiento exterior y la inspección general del depósito. Ofrecemos contratos de mantenimiento anual con monitorización remota incluida.
Cuéntanos la instalación: tipo de producción, perfil de consumo aproximado y energía a almacenar.
En 48 horas te damos una primera valoración técnica sin coste ni compromiso.
